產品名稱：伺服節能注塑機 產品型號：JZW2680PET
- 產品參數
- 產品介紹
- 產品特點
- 配置表
|
規格 |
JZW2680PET |
|
注射裝置 |
|
|
螺桿直徑 |
mm |
70 |
|
螺桿長徑比 |
L/D |
25 |
|
理論容量 |
cm3 |
1100 |
|
注射重量 |
g |
1166 |
|
注射速率 |
g/s |
1166 |
|
塑化能力 |
g/d |
60 |
|
注塑壓力 |
Mpa |
147 |
|
螺桿轉速 |
rpm |
0~190 |
|
鎖模裝置 |
|
|
鎖模力 |
KN |
2680 |
|
移模行程 |
mm |
550 |
|
拉桿內距 |
mm |
570×570 |
|
最大模厚 |
mm |
600 |
|
最小模厚 |
mm |
230 |
|
頂出行程 |
mm |
150 |
|
頂出力 |
KN |
65 |
|
頂出桿根數 |
Piece |
9 |
|
其他 |
|
|
最大油泵壓力 |
Mpa |
16 |
|
油泵馬達 |
KW |
30 |
|
電熱功率 |
KW |
21.5 |
|
外形尺寸 |
m |
6.4×1.6×2.3 |
|
重量 |
t |
8 |
|
料斗容積 |
L |
50 |
|
油箱容積 |
L |
580 |
|

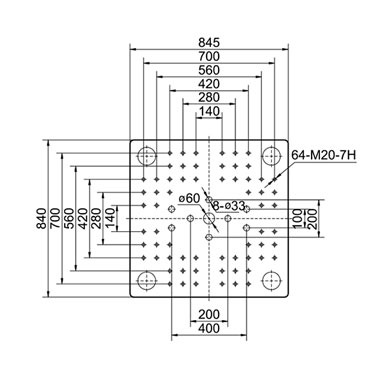

模板正面尺寸 |
 |
|

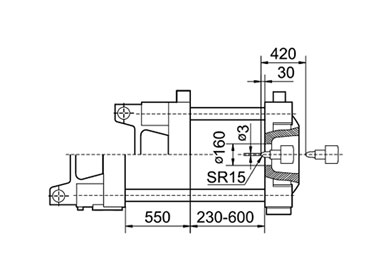

模板側面尺寸 |
 |
|

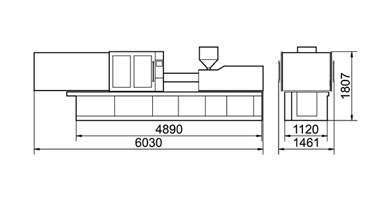

外型尺寸 |
 |
|
電控部分
|
|
1、TFT液晶彩色顯示屏
2、采用高速DSP處理器，時間控制精度可達1ms
3、高精度位移傳感器系統，控制精度為±0.2mm
4、采用模糊預測技術，溫度控制精度為±1℃
5、多路輸入/輸出端口，端口功能可隨意配置
6、具備輸出可編程功能
7、支持USB和網絡接口（選配）
8、參考資料保護鎖，并帶有斷電自動保護功能
9、超容量的數據存儲功能
|
 |
|
注射裝置
|
鎖模裝置
|
1、雙缸平衡注射系統
2、雙杠座臺進移（中型機以上）
3、多級注射壓力/速度&位置控制
4、多級儲料壓力/速度&位置控制
5、高扭矩油馬達驅動螺桿預塑裝置
6、螺桿倒索防流涎裝置
7、料筒溫度通過電腦PID控制
8、陶瓷料筒加熱裝置
9、料筒下料口冷卻系統
10、螺桿測速裝置（可選）
|
1、斜排式雙曲肘機械鎖模機構
2、連體前連桿整體鑄造
3、機械、液壓、電氣、三重安全聯鎖保護（中型機以上）
4、低壓模具保護裝置
5、多級開合模壓力/速度&位置控制
6、多種液壓頂出裝置
7、快速合模差動裝置
8、模具冷卻水分流器
9、中子裝置標準接口
10、自動集中潤滑系統
11、開關模、頂出位置尺控制
12、自動調模功能（可選）
|
 |
 |
 |
|
專業塑化和射出解決方案 |
平衡式雙射移結構 |
雙導柱直線導軌支承 |
|
液壓部分
|
|
1、采用插閥液壓系統使機器動作反應敏捷平衡
2、壓力流量雙比例閥控制
3、液壓油冷卻裝置
4、高性能進口液壓件優化組合配置
5、油箱開孔大，便于清洗
|
 |
極限的節能特征
JZD伺服節能注塑機裝載了高性能的伺服電機動力控制系統，伺服電機輸出的功率隨負載變化而變化，不存在多余能量的浪費， 保壓階段電機降低轉速，能耗極低，冷卻階段電機不工作，能耗為零，提高注射精度的同時，大幅度節電、節水、降低噪音。真 正實現了液壓注塑機的一次全新革命。
輸出功率隨負載變化而變化，不存在多余能量的浪費。保壓階段伺服電機降低轉速，耗能極低，而且在冷卻階段電機不工作，耗電為0。根據產品不同，伺服節能注塑機相比傳統注塑機節省用電20%~80%，給您帶來真正的省電享受，經濟效益顯著。
